Serwer Pascal ( pascal.fis.agh.edu.pl, 149.156.109.180, udostępniony serwis ssh poza wydziałem ):
- konto logowania jak na serwerze Taurus,
- katalog lokalny nie jest to katalogiem 'home' z systemu Linux na pracowniach.
Serwer PostgreSQL 16 na serwerze Pascal jest dostępny na porcie 5432 (port dostęny tylko z sieci wydziałowej )
- konto użytkownika i nazwa bazy danych na serwerze Postgresql - u[konto z serwera Taurus],
- hasło do bazy danych podane będzie na zajęciach,
- polecenie SQL: ALTER USER user PASSWORD 'nowehaslo' ; .
Serwer Pascal - programy wykorzystywane w trakcie zajęć:
1. Program psql - terminal do pracy z bazą danych PostgreSQL
```
 Polecenie uruchamiające:  pascal > psql -U user baza  oraz przykładowy zrzut z ekranu (rys.1).
```

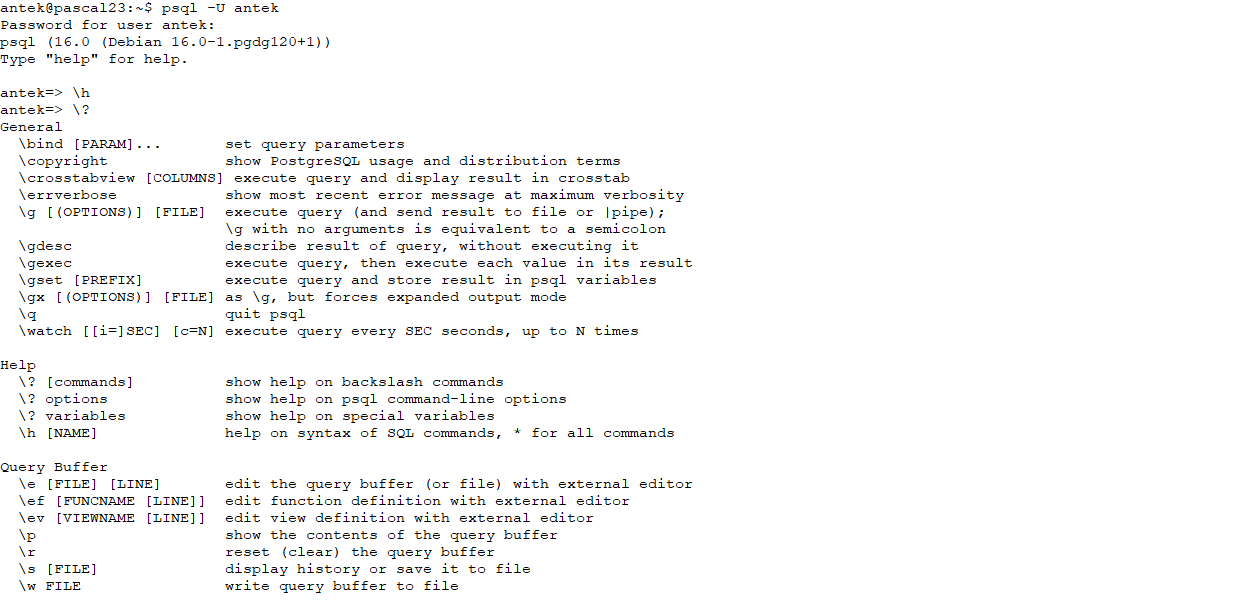

  Rys.1. Program psql na serwerze Pascal
2. Program DBeaver - aplikacja graficzna do zarządzania bazami danych ( w tym bazą PostgreSQL ), wymagany terminal graficzny X-windows.
```
 Polecenie uruchamiające:  pascal > dbeaver  oraz przykładowy zrzut z ekranu (rys.2).
```

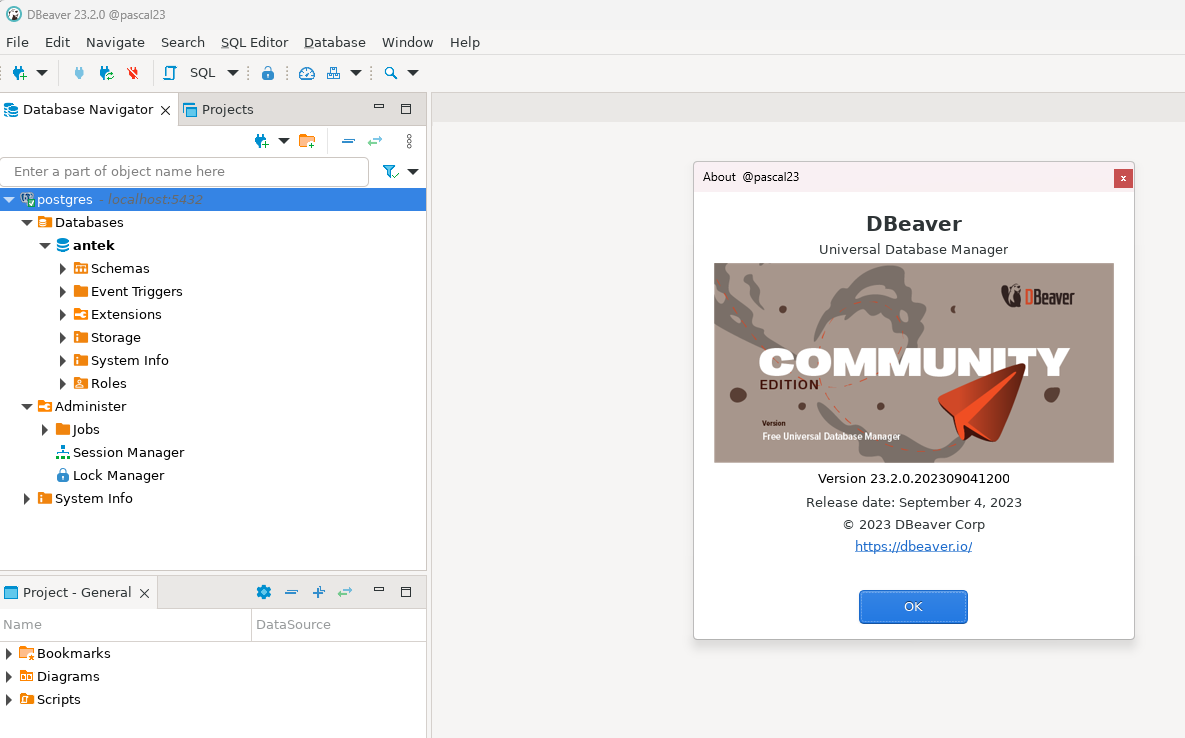

  Rys.2. Aplikacja DBeaver na serwerze Pascal
3. Program SQL Power Architect - graficzne narzędzie do opracowania diagramów ERD, wymagany terminal graficzny X-windows.
```
Polecenie uruchamiające:  pascal > java -jar /var/opt/architect-1.0.9/architect.jar   oraz przykładowy zrzut z ekranu (rys.3).
```

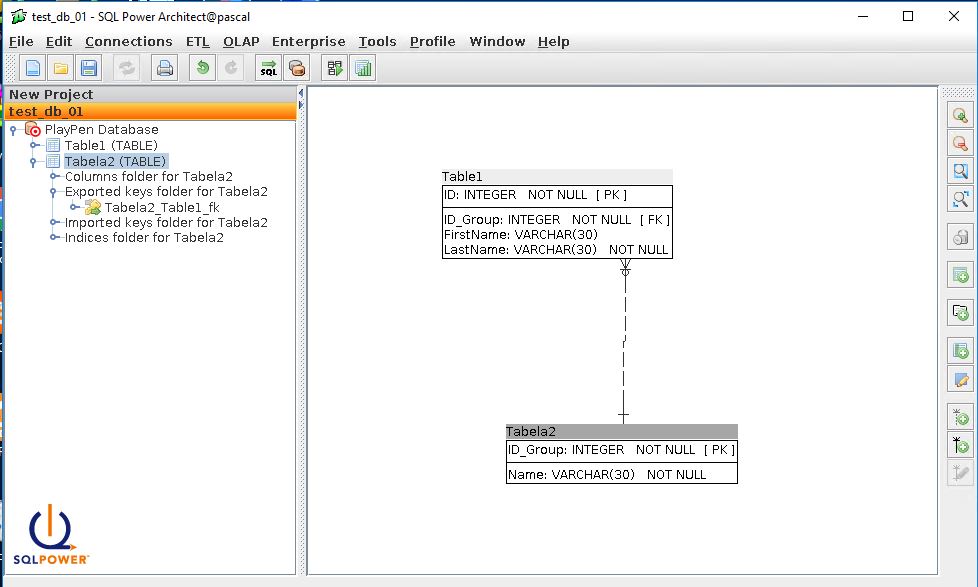

  Rys.3. SQL Power Architect na serwerze Pascal

Diagram związków encji ERD
Encje i typy powiązań pomiędzy encjami (rys.4).

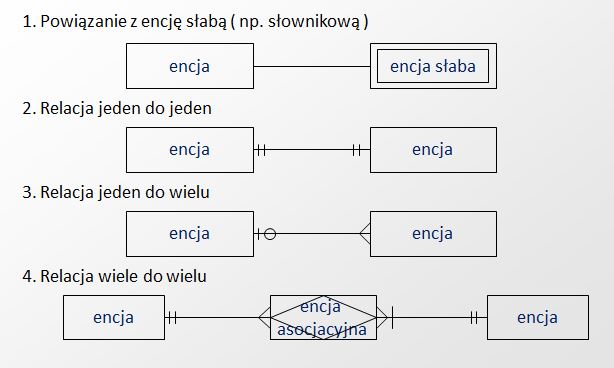

Rys.4. Encje i relacje pomiędzy nimi.
Przykładowy diagram encji - rozkład zajęć studenta.
1. Problem: Student uczęszcza na zajęcia z danego przedmiotu, które odbywają się w określonej sali.
2. Lista encji: student, grupa, przedmiot, sala.
3. Z danego przedmiotu może być kilka grup dla których zajęcia odbywają są w różnych salach lub innych terminach - relacja 1 - N.
4. Do danej grupy przypisani są studenci ( z danego przedmiotu student należy do jednej grupy ) - relacja 1 do N.
5. W danej sali realizowane jest kilka przedmiotów ( w danym momencie jedna grupa ) - relacja 1 - N.
6. Przykładowy diagram ERD dla postawionego problemu w programie SQL Power Architekt (rys.5).

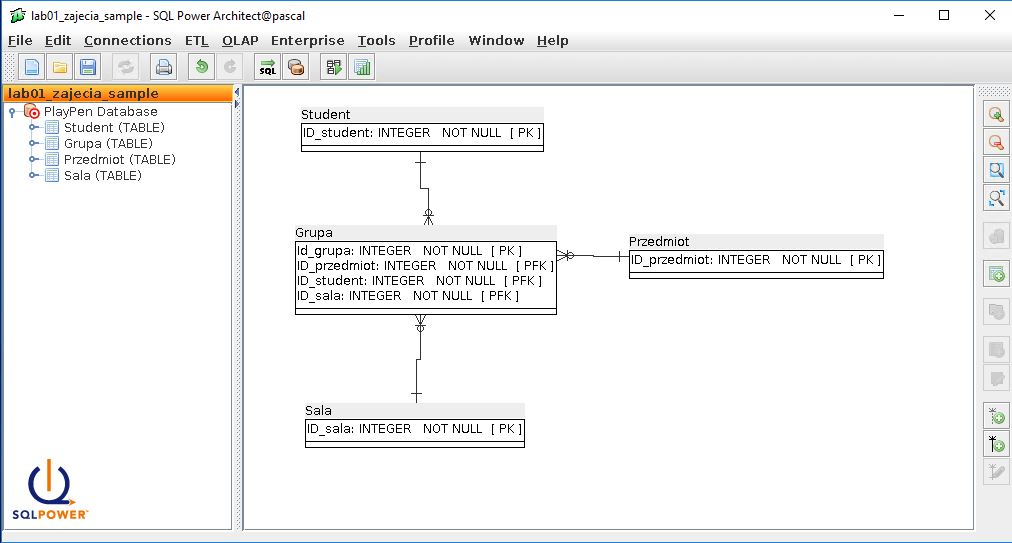

  Rys.5. Diagram ERD dla przykładowego rozkładu zajęć w programie SQL Power Architect

Lab01 - wprowadzenie, diagramy ERD [ ver. BD1.2026.10.02.004 ]
